MST-1116型圖文顯示器是邁思通公司推出的全新可燃氣體報警顯示設備，它用于燃氣泄漏報警的管理與控制以及設備的圖形化顯示。它與邁恩通公司的可燃氣體報警控制器、可燃氣體探測器組成功能完備的圖形化燃氣泄漏報警系統。

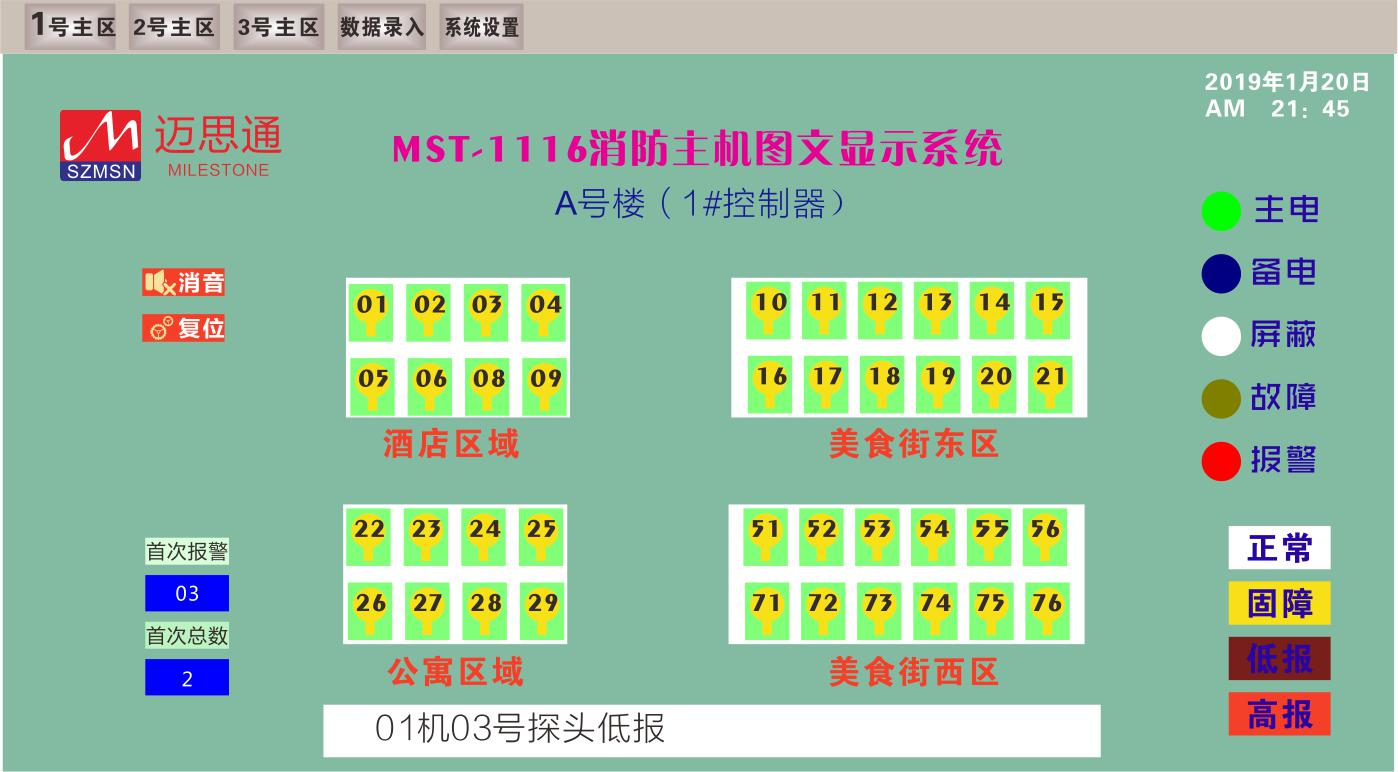

圖文顯示器主機為工控機，插在工控機上的接口板與控制器連接，工控機讀取控制器信息并處理以圖文形式直觀顯示；主機并且可以通過局域網、RS-232/RS-422等方式進行聯網，接收、發送、顯示設備的異常信息及主機信 息，從而實現了燃氣泄漏報警的驅動圖形、數據、業務等的聯合運轉。
基本參數
| 使用環境 | 溫度：0℃～+40℃ 相對溫度≤95%，不凝露 |
| 電源電壓 | AC220V 50Hz 0.5A |
| 主機配置 | 內存： 512M 以上CPU : P41.8G以上 |
| 操作系統 | WinXp ( IE6.0以上） |
| 屏幕尺寸 | 21.5英寸 |
| 分辨率 | 1920 × 1080/60Hz |
| 觸摸屏 | 電容式＋點觸摸 |
| 網卡 | 內置千兆網卡 |
上位機屬非防爆結構， 應固定安裝在安全場所，真安裝位置應選擇在便于觀察和維護之處，周圍不應再影設備工作的強電磁場 （電機、變壓器、動力電纜等） 。
工作原理

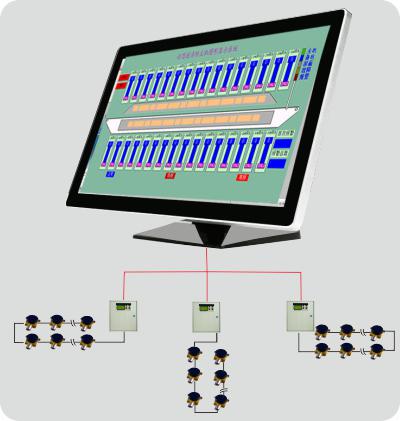

本機采用19時竟屏大屏幕一體工控機 （圖川、RS-232 、RS-485信號方式通 信，并將接收到的控制器相應的信患傳入到 CPU 中進行分析處理，并作出對應的文字 顯示、聲光信號及聲音輸出信號。
注意事頂
上位機與控制器之間的距菌小于15米 時，可直接用RS-232總線連接（如果有） 。上位機與控制器之間的距離大于15米 時，必須用RS232-RS485轉換器連接。
