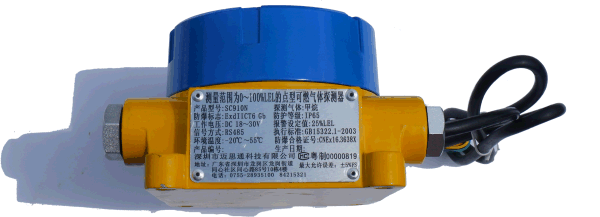

氣體探測器－SC910N
作者： 來源： 發布日期：2016-12-05
產品參數
SC910測量范圍為0%～100%LEL的點型可燃?xì)怏w探測器是一種安裝在爆炸性危險環境的氣體探測設備，它將現場的可燃?xì)怏w濃度轉換成數據信號并傳送到位于安全區的可燃?xì)怏w報警控制器（主機），以達到監測現場可燃?xì)怏w濃度的目的。
該探測器可廣泛用于化工、石油、冶金、油庫、液化氣站、噴漆作業、燃?xì)廨斉涞瓤扇細怏w生產、儲存、使用等室內外危險場所。
使用SC910點型可燃?xì)怏w探測器檢測泄漏情況，當現場泄漏的可燃?xì)怏w濃度達到設定值時（一般為25%LEL），報警控制器輸出接點閉合，可外接燃?xì)鈭缶刂破鳌⒒馂?zāi)報警控制器、排氣扇、管道切斷閥等設備。防止爆炸、火災事故的發生，從而保障生命財產的安全。
SC910點型可燃?xì)怏w探測器采用先進的微處理器作為控制單元，反應速度快，平均無故障運行時間長，適用于長時間不間斷的運行，同時還增加探頭故障自動檢測并上傳報警控制器報警功能。SC910點型可燃?xì)怏w探測器電氣性能符合國家標準，經國家消防電子產品質量監督檢驗中心檢驗合格，并取得國家消防產品質量認證委員會頒發的型式認可證書。其結構為隔爆型，設計符合國家標準，經國家防爆電氣產品質量監督檢驗中心檢驗合格，防爆標志為dIIBT6。
| 傳感原理 | 催化燃燒 |
| 取樣方式 | 自然擴散 |
| 感應氣體 | CO |
| 工作電壓 | DC24V |
| 使用電壓范圍 | DC18V～DC28V |
| 線制 | 4-20MA通信協議、485 |
| 溫度 | -40℃～+70℃ |
| 相對濕度 | ≤93%RH |
| 防爆方式 | 隔爆型 |
| 防爆等級 | ExdIICT6 |
| 穩定性 | 工作報警濃度誤差不大于±3%LEL |
| 重復性 | 重復測試報警濃度誤差不大于±3%LEL |
| 報警濃度誤差 | 不大于±3%LEL |
| 執行標準 | GB15322.1-2003 |
- 1.探測器安裝位置
- A．探測器的安裝高度由被測氣體種類的重量比所決定。被測氣體比重小于空氣，探測器一般安裝在距頂棚30cm；
- 若頂棚較高（高于5米），則應視氣體泄漏速度安裝在適當高度。被測氣體比重大于空氣，探測器安裝在距地面（指探頭）30cm~50cm處；
- B．探測器的安裝位置由氣體泄漏源和場所結構決定。
首先確定被監測場所的面積和易泄漏點，從而確定探測器設置數量。一般情況，探測器的檢測范圍室內為半徑7.5米；室外半徑為15米；探測器與釋放源的直線距離為5~7.5米。(危險場所建議安裝半徑1-2米)
- 1.切勿對傳感器頭噴殺蟲劑、定性發膠、油漆粘接劑、稀釋劑酒精等等易燃易爆物質。
- 2.切勿在傳感器模塊的防爆網表面涂抹油漆等物質，以免揮發性物質影響探測器壽命和阻礙氣體擴散。
- 3.切勿放置在排煙管或者煙囪內及其附近。
- 4.切勿放置在高溫及機器超時的地方。
- 5.如發生故障，不要自行拆卸維修，可通知供應商或者代理商處理。
注意事項
- 1. 在低于0℃環境中貯存的探測器應在室溫環境中放置2 小時以上方可通電使用。
- 2. 長期不使用的探測器，應在通電預熱2 小時后才能正常使用。
- 3. 運輸中應注意防雨、防潮、避免強烈的震動和沖擊。
- 4. 探測器的安裝必須由專業人員進行：安裝探測器不應貼近墻面，周圍應留有足夠的空間用于日常維護和故障排除。監測比重小于空氣的可燃?xì)怏w時，宜將探測器安裝在距頂棚0.3 米處，監測比重大于空氣的可燃?xì)怏w時，宜將探測器安裝在距地面0.3 米處。
- 5. 具體環境中探測器的探測范圍與很多因素有關，諸如被檢測氣體的種類、檢測環境中的風向、風速等。我們推薦的探測范圍是空間范圍6×6 平方米，管道長度6 米。
- 6. 在新建筑內，探測器應該在油漆、焊接工作完成后再安裝。
- 7. 不要將探測器安裝在距蒸汽、油煙過近的地方。
- 8. 不要將探測器浸入水或其它液體中使用。
- 9. 不要在探測器附近使用有刺激性氣味的物質如殺蟲劑、油漆、大量
的酒以免產生誤報。
10. 使用時應避免經常性的高濃度可燃?xì)怏w沖擊傳感器。 - 11. 正常情況下傳感器的使用壽命為5 年。錯誤的安裝、使用或不良環境的影響均會降低傳感器的靈敏度，縮短其使用壽命。

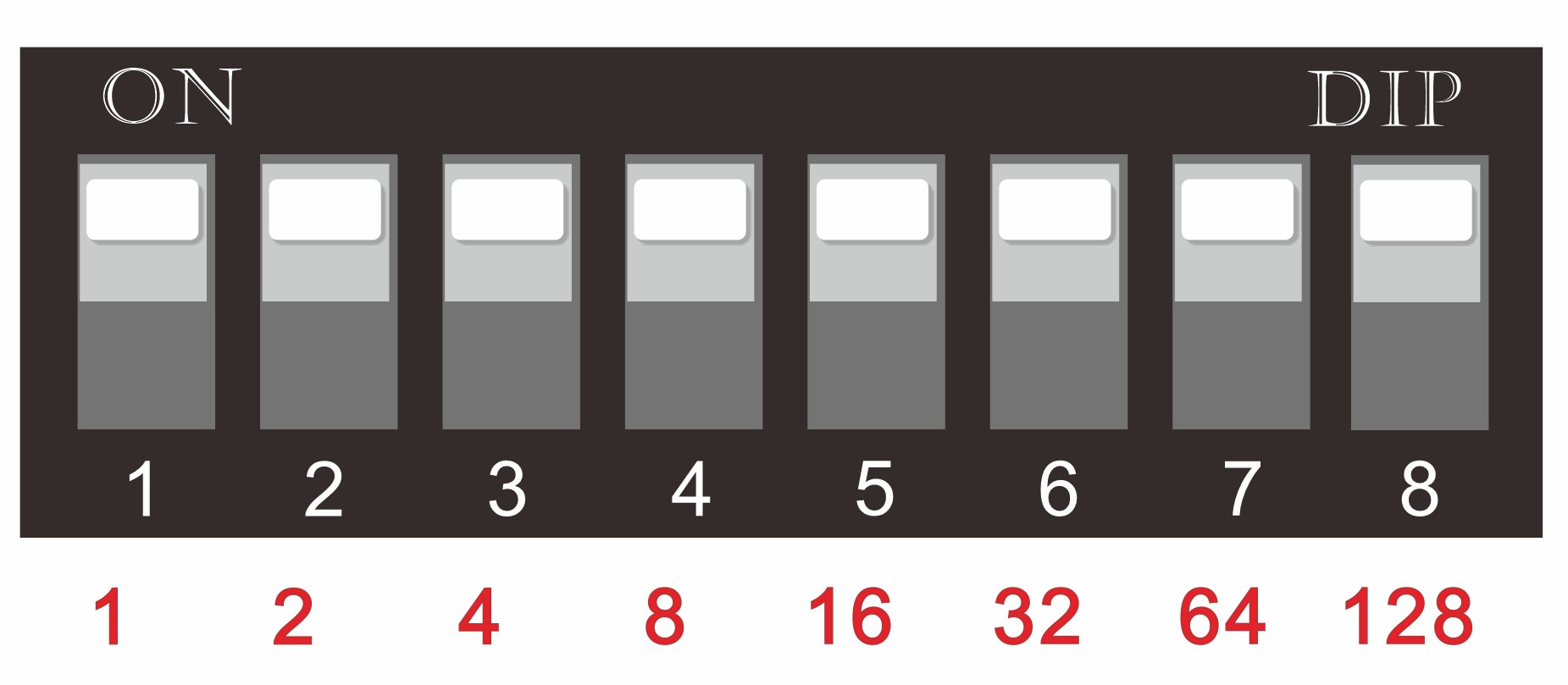

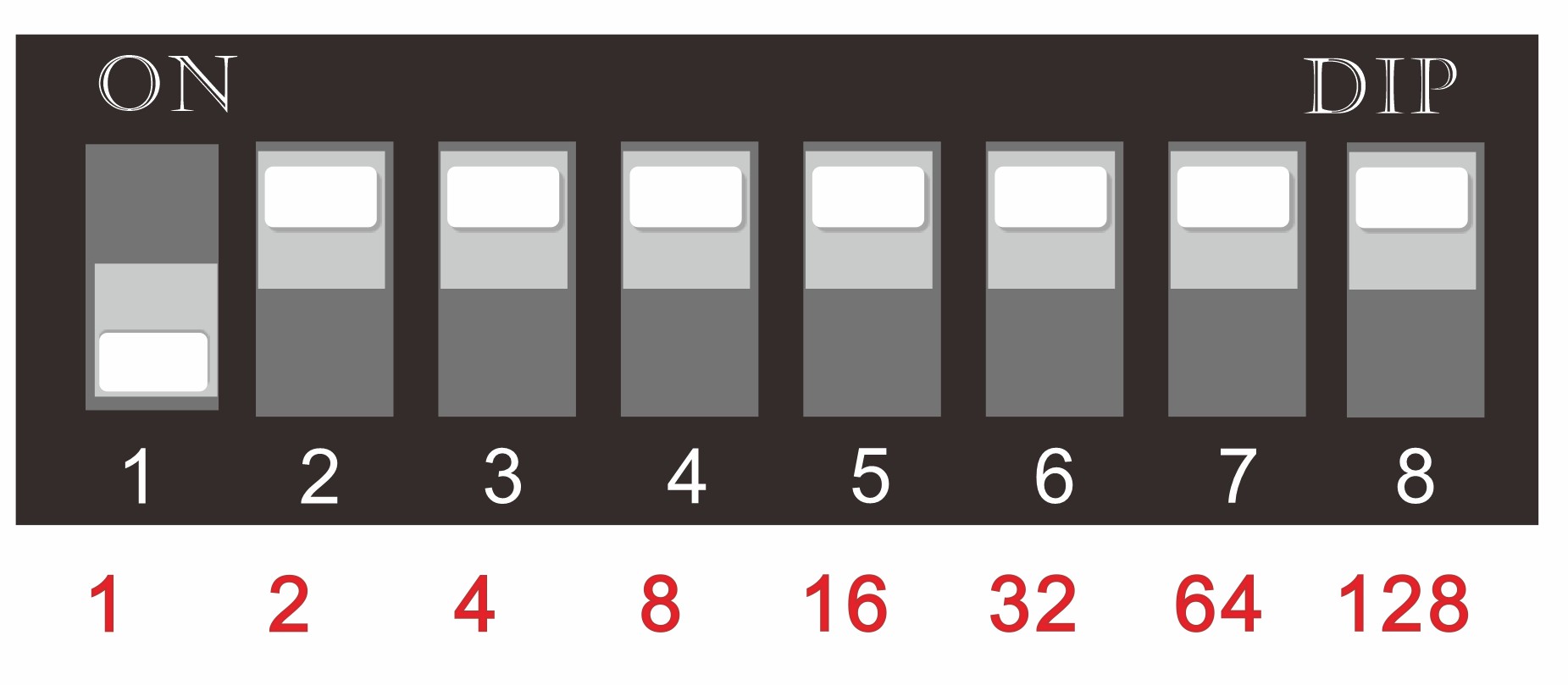

附表2：（拔碼開關上拔為0，下拔為下1）
| 1號 | 1000000 | 6號 | 0110000 | 11號 | 1101000 | 16號 | 0000100 |
| 2號 | 0100000 | 7號 | 1110000 | 12號 | 0011000 | ||
| 3號 | 1100000 | 8號 | 0001000 | 13號 | 1011000 | ||
| 4號 | 0010000 | 9號 | 1001000 | 14號 | 0111000 | ||
| 5號 | 1010000 | 10號 | 0101000 | 15號 | 1111000 |
| 氣體及蒸氣 名稱 | 發火溫度℃ | 氣體比重（空氣=1） | ||
| 下限VOL% | 上限VOL% | |||
| 氫 | 560 | 4.0 | 75.6 | 0.07 |
| 甲烷 | 537 | 5.0 | 15 | 0.55 |
| 乙烷 | 515 | 3.0 | 15.5 | 1.04 |
| 丙烷 | 260 | 2.1 | 9.5 | 2.50 |
| 異丁烷 | 555 | 1.8 | 8.0 | 2.01 |
| 戊烷 | 470 | 1.4 | 7.8 | 1.56 |
| 己烷 | 455 | 1.1 | 7.5 | 1.11 |
| 乙炔 | 305 | 2.5 | 100 | 0.9 |
| 乙烯 | 425 | 2.7 | 36 | 0.97 |
| 丙烯 | 430 | 2.0 | 11.1 | 3.45 |
| 甲苯 | 535 | 1.2 | 7.1 | 3.18 |
| 苯 | 365 | 1.3 | 7.1 | 2.05 |
| 鄰二甲苯 | 465 | 1.0 | 6.0 | 3.66 |
| 甲醇 | 233 | 6.7 | 36 | 2.79 |
| 乙醇 | 425 | 3.3 | 19 | 1.59 |
| 醋酸甲脂 | 475 | 3.1 | 16 | 2.56 |
| 醋酸乙脂 | 460 | 2.2 | 11.0 | 3.04 |
| 汽油 | 260 | 1.1 | 5.9 | 3-4 |
| 煤油 | 210 | 0.6 | 5 | 4.50 |
| 天然氣 | 3.8 | 13 | <1 | |
| 城市煤氣 | 4 | 30 | <1 | |
| 液化石油氣 | 1.0 | 15 | 1.5-2.0 | |
| 硫化氫 | 4.3 | 45.5 | 1.19 | |
| 一氧化碳 | 605 | 12.5 | 74 | 0.97 |
