風機送排風循環控制器
產品參數
概述
商業用氣自動送排風系統及DL-108商用送排風控制器是由深圳市邁思通科技有限公司研發生產的。
商業用氣自動送排風系統的設計響應《城鎮燃?xì)庠O(shè)計規范》GB50028-2006的“第10章 燃?xì)獾膽?yīng)用”第“1O．5 商業用氣”條款，即：商業用氣設備設置在地下室、半地下室(液化石油氣除外)或地上密閉房間內時，應設置獨立的機械送排風系統之規定。
商業用氣自動送排風系統在正常工作下，可以定時控制系統內的送排風雙向軸流風機的轉向，從而實現對密閉區域的送、排風功能。一旦出現燃?xì)庑孤﹫?bào)警情況，系統內的控制器接收到系統內獨立式可燃?xì)怏w報警器發出的報警信號（同時向系統內電磁閥發出控制信號切斷氣源）后立即啟動緊急通風模式，對密閉區域強制排風，大幅降低事故隱患。
- 商業用氣自動送排風系統

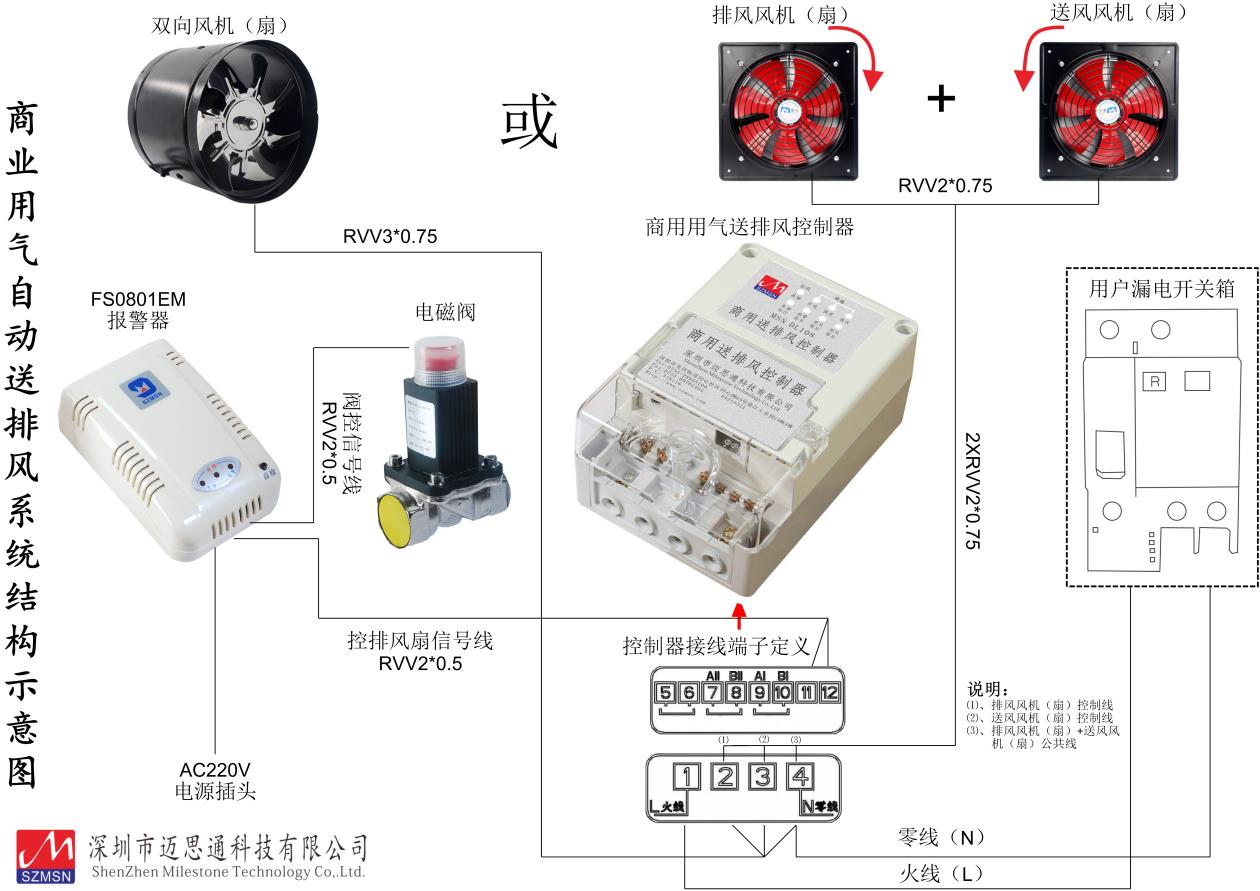

系統組成
商業用氣自動送排風系統由可燃?xì)怏w報警探測器、控制執行設備（DL-108商用送排風控制器）及聯動設備（電磁閥、風機等）等配套組成。
主要功能
■實時監控報警信息功能：實時采集報警器輸入開關量信息。
■自動控制風機運行狀態功能：根據報警器輸入信號控制風機運行狀態。
■網絡通訊功能（預留擴展功能）：支持CDMA/GPRS、4G通訊功能，。
■數據上傳功能（預留擴展功能）：按設定時間上傳數據。
■內部電池監控功能（預留擴展功能）：內部電池電壓監控報警
■紅外通訊功能（預留擴展功能）：便于現場的維護、巡檢、進行各種參數設置。
安裝、調試
- 準備工作
■安裝和調試人員應受過電子設備安裝及調試方面的專業技術培訓及熟悉和遵守安裝規范。
■仔細閱讀本說明書
■在開始工作之前，檢查所需的材料和工具是否都已經準備妥當
- 萬用表
- 安裝必須的工具（如沖擊鉆，剝線鉗及螺絲刀等）
2、安裝
■對照安裝圖，在安裝面上鉆出用于裝配螺絲的三個孔。
■打開終端端子蓋，將終端用三個裝配螺絲固定在安裝面上。
■用萬用表檢查電源輸出極性，確保正確接入，將電源線插進相應的端子，擰緊端子螺絲。
■按照本設備接線定義，接輸入電源和連接風機。
■對接線進行檢查，確保接線無誤。
3.調試
安裝完成后，仔細檢查無誤后給設備上電，終端運行正常后，現場調試工具對設備進行設置和操作，測試設備運行是否正常。
常見故障與處理
| 現象 | 原因 | 處理方法 |
| 控制器上電后運行指示燈不閃爍 | 1、電線接觸不良，或者接線錯誤 | 檢查電源線，保證接線正確和接觸良好 |
| 2、控制器故障 | 更換控制器 | |
| 控制器RS232及USB接口與電腦通信不上 | 1、數據連接線接點接觸不良或數據線未插好。 | 檢測數據連接線保證良好，在電腦“設備管理”中要查看到連線端口號。 |
| 2、連接串口端口號及通訊波特率參數設置不正確 | 將電腦連接串口端口號及通訊波特率參數設置正確 | |
| 正常進、排風時，進風及排風指示燈顯示錯位或不亮 | 1、風機與控制器排風及進風接點錯誤。 | 對調風機與控制器排風及進風接點。 |
| 2、控制器故障 | 更換控制器 | |
| 報警器產生報警動作，控制器不動作 | 1、控制器與報警器輸入的連接線接觸不良或者連接錯誤 | 檢查連接線，保證接線正確和接觸良好 |
| 2、控制器故障 | 更換控制器 |
