邁思通燃?xì)鈭?bào)警器主機怎么接風機？
作者： 來源： 發布日期：2019-03-26

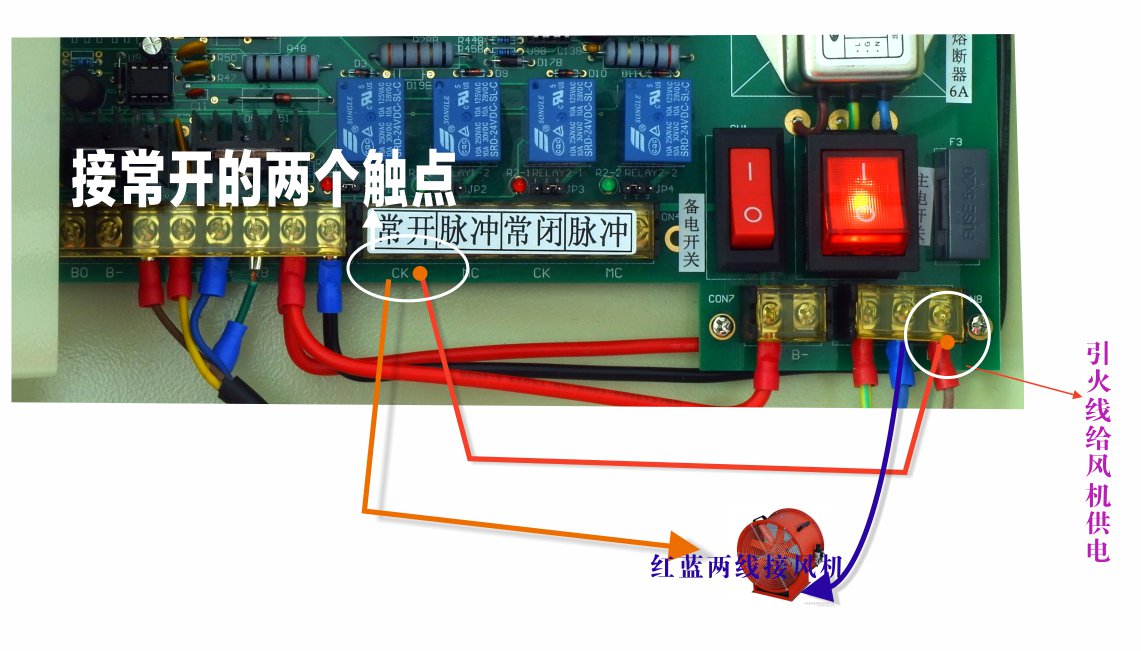

邁思通燃?xì)鈭?bào)警器主機zx-212與風機接法：從大紅色開關處取火線跳線至（遵循左零右火規則）常開開關處，而常開開關另一觸點接線至風機，風機的另一腳再與大紅開關處的零線形成回路（如下圖）。
三相風機需外接交流接觸器，或采購本公司的 DL1107聯動箱。

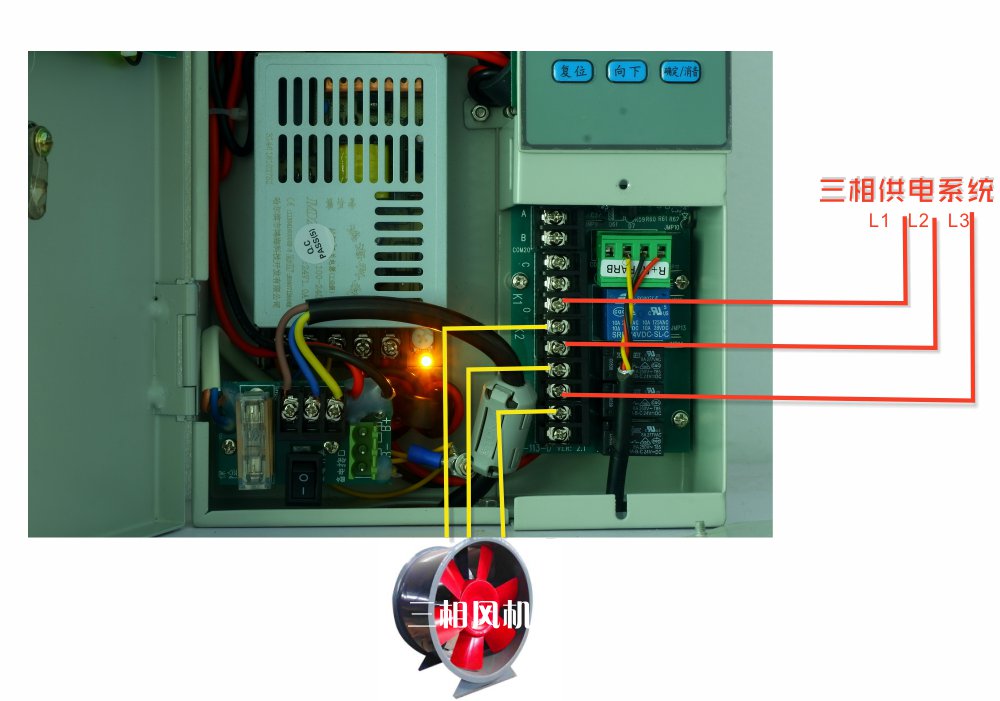

ZX-113燃?xì)鈭?bào)警主機三相風機接法
ZX-113三相風機接法，引入三相火線至K1、K2、K3，報警動作發生后K1、K2、K3同時動作，三相同時供電給風機。

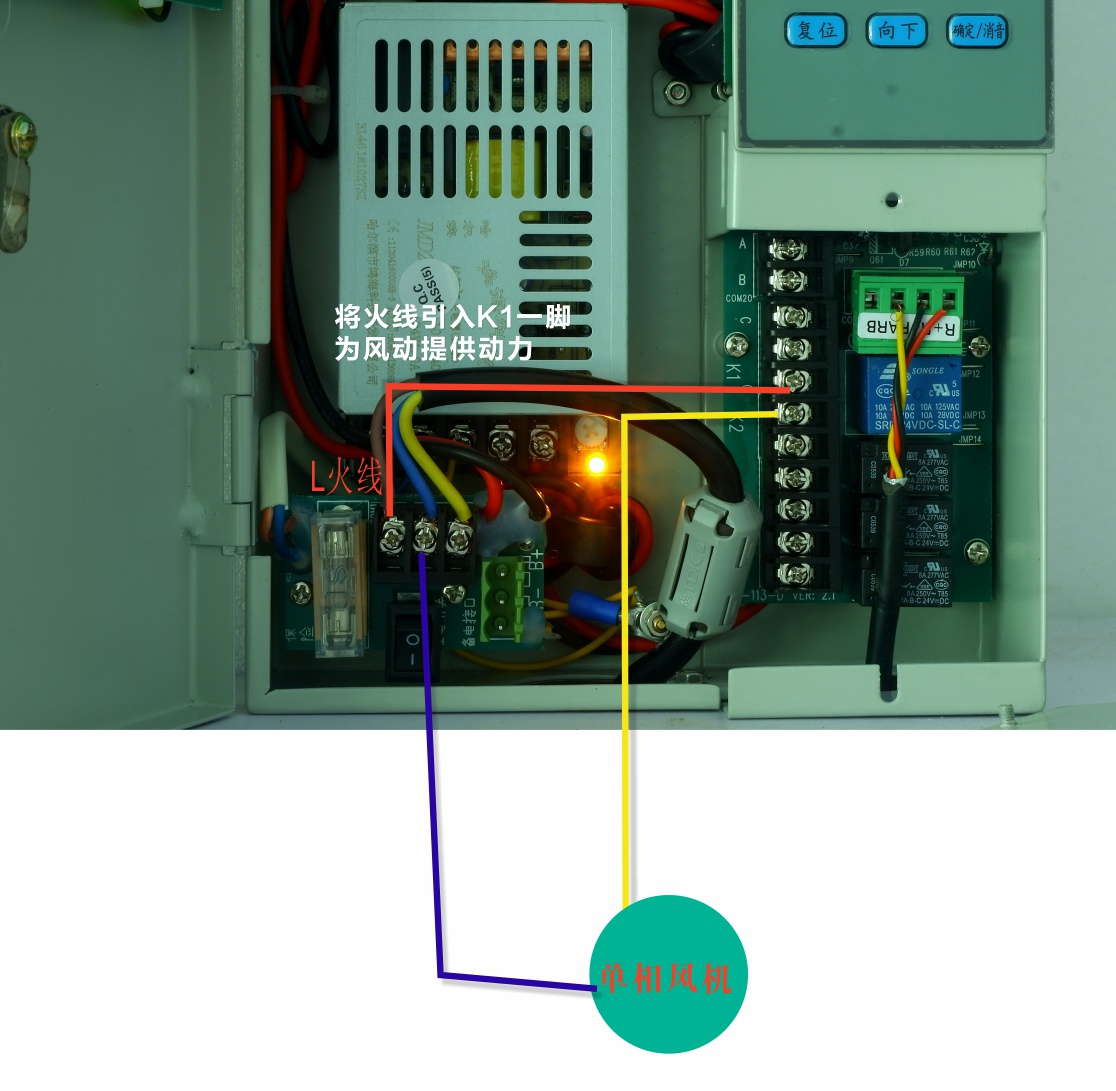

ZX-113、220v單相風機接法，（K1、K2、K3均可因?yàn)檩敵龆丝贙1、K2、K3、K4 這四組輸出，其中K1 有常開常閉接
點。K2，K3 則只有常開接點，K4 則為脈沖瞬間接點。）
