國標GB15322附錄：點型可燃?xì)怏w探測器試驗設備
附 錄 A
（規范性附錄）
點型可燃?xì)怏w探測器試驗設備
A.1 點型可燃?xì)怏w探測器溫濕試驗箱

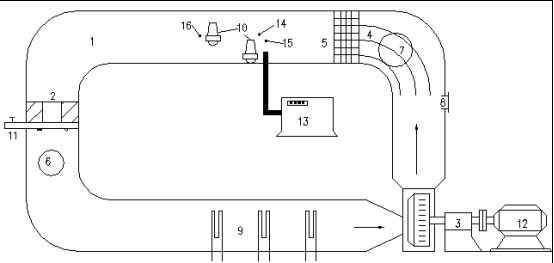

A.1.1 溫濕試驗箱風流筒示意圖（見圖 A.1）
1－風筒；
2－渦流機；
3－通風機；
4－導流板；
5－整流柵；
6－加濕門；
7－進風門；
8－排氣門；
9－加熱器；
10－探測器；
11－可燃?xì)怏w入口；
12－直流電機；
13－氣體分析儀；
14－濕度檢測儀；
15－濕度檢測儀；
16－風速計。
圖 A.1
A.1.2 技術參數
a) 閉環風流筒
內部容積 1.1m3，橫斷面積0.4m×0.4m，不銹鋼板1.5mm，長度2.4m。
GB 15332.2－2003
b) 通風機
風速范圍 0m/s～6.5m/s 連續可調。
c) 加熱器
表面溫度<300℃，溫度控制范圍：35℃～75℃連續可調，升溫速率≤1℃/min。
d) 加濕器
濕度控制范圍：90％RH～95％RH，加濕速率≤5％RH/min。
e) 氣體濃度測量儀
甲烷測量范圍（體積分?jǐn)?shù)）：0～5％；
丙烷測量范圍（體積分?jǐn)?shù)）：0～3％；
氫氣測量范圍（體積分?jǐn)?shù)）：0～4％；
一氧化碳測量范圍（體積分?jǐn)?shù)）：0～0.1％。
f) 溫度測量儀
誤差±0.5℃，分辨率≤0.1℃。
g) 濕度測量儀
誤差±0.5％RH，分辨率≤0.1％RH。
h) 風速測量儀
測量范圍 0.2m/s～10m/s，測量誤差不大于±5％。
A.2 點型可燃?xì)怏w探測器低溫試驗箱

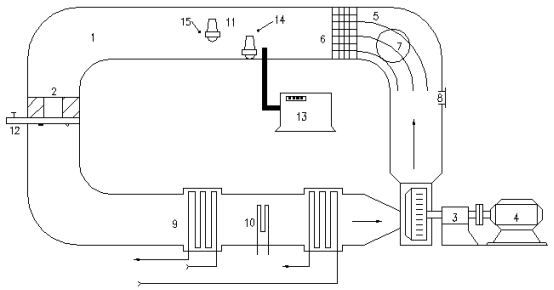

A.2.1 低溫試驗箱風流筒示意圖（見圖 A.2）
A.2.2 技術參數
a) 閉環風流筒
同 A.1.2 a)。
b) 通風機
同 A.1.2 b)。
c) 蒸發器
溫度控制范圍：0℃～－40℃連續可調，降溫速度≤1℃/min。
d) 加熱器
3 相1 組、380V，9kW。
e) 氣體濃度測量儀
同 A.1.2 e)。
f) 溫度測量儀
誤差±0.5℃，分辨率0.1℃。
g) 風速測量儀
同 A.1.2 h)。
1－風筒；
2－渦流機；
3－通風機；
4－直流電機；
5－導流板；
6－整流柵；
7－進風門；
8－排氣門；
9－蒸發器；
10－加熱器；
11－探測器；
12－可燃?xì)怏w入口；
13－氣體分析儀；
14－溫度檢測儀；
15－風速計。
圖 A
