教材：燃?xì)庑孤﹫?bào)警器的幾個組成部分
燃?xì)鈭?bào)警器的組成
燃?xì)鈭?bào)警器由以下幾部分組成：
氣體傳感 信號處理與控制 聲光報警 網絡通訊
氣體傳感部分，就是將外界氣體的濃度轉化為相應的電信號的強度，這部分是燃?xì)鈭?bào)警器的核心部份， 它決定了產品的穩定性、選擇性等主要的性能。
信號處理與控制部分，就是將采集到的電信號進行分析處理，分辨出信號是否為真，是否為干擾信號，泄漏已達到那種程度，如一級報警濃度、二級報警濃度，以及達到報警濃度的時間，并輸出各種控制信號，如關閉電磁閥門，開啟排氣扇、抽油煙機等。這部分的優劣關系到產品的抗電磁干擾的能力、產品功能的多少，并對產品的穩定性、選擇性等其他主要性能有影響。
聲光報警部分，當報警器發生警報時，會發出鳴叫和紅色燈的閃爍。衡量這部分性能的主要指標是報警時聲音的大小和光的強度。
網絡通訊部分，報警器會將監測到氣體環境的狀態與報警主機或其他智能化系統進行通訊，現主要有兩種方式，一種是繼電器的開和關，來表示正常和報警兩種狀態；另一種方式是485串口通訊方式，可以與主機間進行應答對話，表示各種狀態。
電子鼻——氣體傳感器
燃?xì)庑孤﹫?bào)警器所用的核心部件為氣敏傳感器，家用燃?xì)鈭?bào)警器使用的氣敏傳感器一般為半導體型和催化燃燒型兩類，國內市場上以半導體型為主。

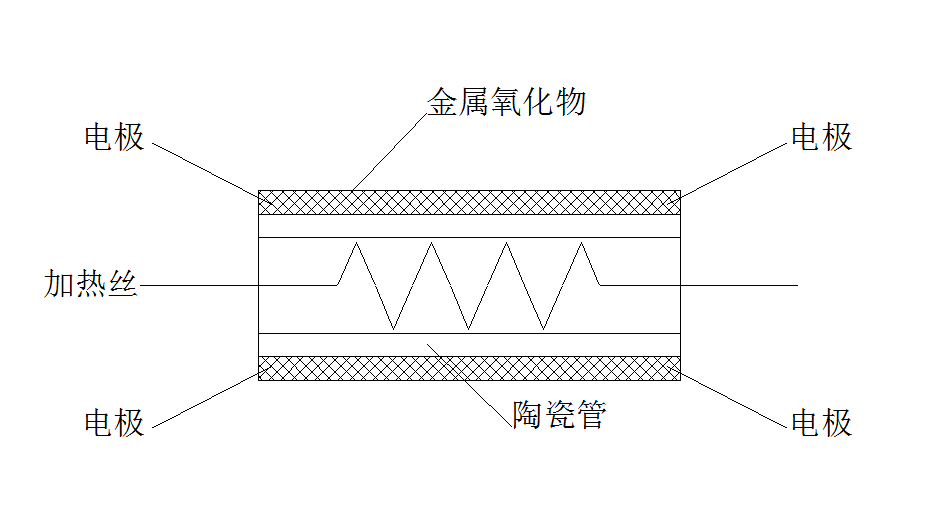

半導體型氣敏傳感器的結構如下圖，圓柱形陶瓷管外涂一層金屬氧化物，一般采用工作溫度較低、穩定性較好的二氧化錫，金屬氧化物呈細小的晶粒狀，晶粒間充滿氧氣，氧氣的存在起到了增加晶粒間阻抗的作用。陶瓷管內有一條加熱絲，傳感器一般需要加熱在200度以上的溫度時，才能正常工作?？扇夹詺怏w為還原性氣體，當空氣中含有可燃?xì)怏w時，在高溫下將與晶粒間的氧氣發生反應，帶走晶粒間的氧氣，從而減少了晶粒間的阻抗，所以空氣中不同的氣體成份，包括氧氣的含量、水汽、可燃性氣體或其他氣體成份都會對氣敏傳感器的阻抗產生不同程度的影響。
半導體型氣敏傳感器結構圖
半導體型氣敏傳感器的優點是：壽命長，靈敏度高，缺點是：線性度差，漂移較大，受溫濕度影響大，是家用燃?xì)鈭?bào)警器最為常用的傳感器。
催化燃燒型傳感器，是利用溫度系數較大的金屬絲作為電極和加熱絲，外覆一層催化媒，通電加熱后，催化物將吸收空氣中的可燃性氣體，進行燃燒氧化反應，反應將產生熱量，增加了金屬絲的電阻率，從而可以感應可燃?xì)怏w的濃度。
催化燃燒型傳感器的優點是線性好，穩定性好，受濕度影響小，缺點是：輸出信號小，靈敏度低。
兩種類型的傳感器都需要在高溫下才能正常工作，所以兩種類型的傳感器都必須加熱，功耗都較大。現有一種無須加熱、靜態低功耗的傳感器面世，但技術還不成熟，穩定性太差，靈敏度不高，易飽和。
報警器的聯網和控制作用

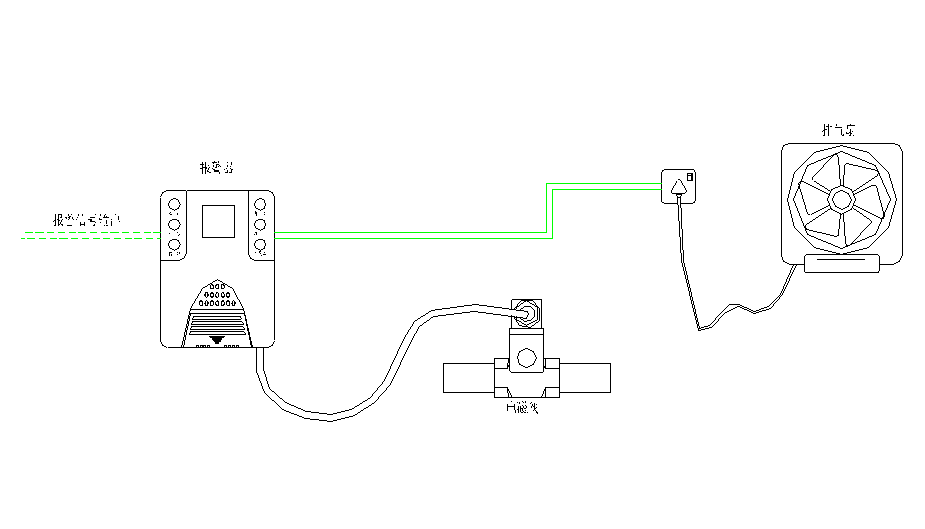

燃?xì)庑孤┻_(dá)到警戒濃度時，除產生聲光報警外，有些產品還會產生其他控制信號，如：開啟排風扇、關閉電磁閥、產生與主機通訊信號等。
目前與主機通訊信號方式基本為繼電器的開/閉路信號輸出，485總線信號方式，以及無線方式。一般情況下，繼電器的閉路表示報警器處于正常監視狀態，繼電器的開路表示報警狀態，也有部分客戶有不同的要求。
繼電器報警聯網信號發送時，一般聲光報警后，要作幾十秒的延時，再將聯網信號輸出，以防止誤報和達到便于檢測的目的。
思考題：
1 燃?xì)鈭?bào)警器采用的氣敏傳感器主要為那兩種類型？
2 兩種類型的傳感器各有什么優缺點？
3 報警器的聯網信號有那幾種？
