氣體報警控制器ZX730
作者： 來源： 發布日期：2016-12-15
產品參數
ZX-730-CH 型可燃?xì)怏w檢測報警控制器為智能型報警控制器（以下簡稱控制器），它與具有防爆性能的 SC610 型可燃?xì)怏w探測器（以下簡稱探測器）配合使用?？刂破髟诒阌谟^察和維護的安全場所，探測器信號通過 485 總線方式傳輸給控制器，控制器可顯示當前通道數，通道濃度以及報警或失效等狀態。當濃度值超過報警預設值時，控制器可發出聲光報警，并發出控制信號，提示操作人員，從而避免發生各種安全事故。
ZX-730-CH 型可燃?xì)怏w報警控制器廣泛用于化工、石油、冶金、油庫、液化氣站、噴漆作業、燃?xì)廨斉涞瓤扇細怏w產生、儲存、使用等室內外易泄漏危險場所。
ZX-730-CH 型可燃?xì)怏w報警控制器的設計、制造符合 GB16808-2008 《可燃?xì)怏w報警控制器技術要求和試驗方法》中華人民共和國的國家標準及相應規程：
- 5.7 吋大屏幕液晶顯示，薄膜面板，但并非薄膜按鍵，配以高質量歐姆龍按鈕，壽命長但又與薄膜按鍵一樣美觀方便。
- 控制器操作簡單易懂，中文、英文（可選）界面豐富友好，最大限度的方便用戶操作。
- 各通道一級報警參數可分別設置。
- 空置通道可通過設置加以屏蔽，清晰醒目且提高輪詢速度。
- 可以提供的信息量豐富，全面掌控探測器工作狀態。
- 控制器可記錄最新的報警信息 1200條，便于事故追蹤。
- 控制器機箱短小輕便，可采用壁掛等方式，安裝方便。。
- 液晶數中文、英文（可選）字顯示氣體濃度,直觀清晰。
- 控制器采用數字功能按鍵操作簡便。
- 有聯機幫助操作說明，常見問題在線解決。
- 控制器電源可在主備電之間轉換，備電時間長，確保意外時控制器可以正常工作。
| 型號 | ZX－730－CH |
| 使用電壓范圍 | AC 220V±20% |
| 通道容量 | 128 |
| 通道容量 | 128 |
| 線制 | 485總線制 |
| 溫度 | -10℃～55℃ |
| 相對濕度 | 93%RH |
| 聲壓范圍 | >75dB/m |
| 備電工作時間 | >2小時 |
| 報警濃度 | 一級報警默認值25%LEL（可調）；二級報警：50%LEL |
| 穩定性 | 長期工作報警濃度誤差不大于±3%LEL |
| 報警濃度誤差 | 不大于±3%LEL |
| 報警方式 | 聲光報警,液晶顯示LEL濃度 |
| 結構尺寸 | 520mm × 360mm × 100mm |
| 重量 | 8.8kg |
安裝說明
?“取消/消音”鍵，中止某項操作或返回上一級菜單，兼消除報警聲。
?0 ~ 9數字鍵，供參數和通道設置使用
?“＜”左移鍵：向左移動光標，兼解除報警
?“＞”右移鍵：向右移動光標
?“∧”上移鍵：向左移動光標或翻頁
?“∨”下移鍵：向右移動光標或翻頁；
?“確認/菜單”鍵，激活菜單或認定某項操作

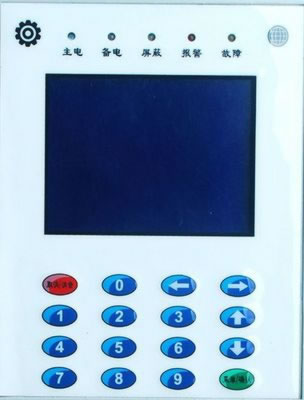

控制器屬非防爆結構，應固定安裝在安全場所，其安裝位置應選擇在便于觀察和維護之處，周?chē)粦?yīng)有影響儀器工作的強電磁場（電機、變壓器、動力電纜等）。功能說明ZX-730-CH型控制器操作簡便，設16個操作按鈕、4個指示燈以及一個LCD液晶顯示屏，最大限度的方便用戶操作，界面簡潔友好。
指示燈
?紅色為報警指示燈，當探測到氣體濃度高于設定值時，該指示燈閃亮
?黃色為報錯指示燈，當探測器故障、主備電異?；蛲ㄓ嵐收蠒r(shí)，該指示燈閃亮
?藍色為備電指示燈，當備電不足、未接或故障時，該指示燈常熄滅
?綠色為主電及運行指示燈，當市電正常并設備啟用時，該指示燈閃亮
?“取消/消音”鍵，中止某項操作或返回上一級菜單，兼消除報警聲。
?0 ~ 9數字鍵，供參數和通道設置使用
?“＜”左移鍵：向左移動光標，兼解除報警
?“＞”右移鍵：向右移動光標
?“∧”上移鍵：向左移動光標或翻頁
?“∨”下移鍵：向右移動光標或翻頁；
?“確認/菜單”鍵，激活菜單或認定某項操作
- 控制器系統濃度報警后，請勿打開電器開關，確認燃?xì)庑孤兜脑颍⒓皶r(shí)作出處理。原因不明時請聯絡有關燃?xì)獠块T(mén)作出徹底檢查。
- 控制器故障燈亮，則應關掉電源，檢查傳感器電源、信號線是否短路、斷路，若接線正常，則說明傳感器失效。
- 探測器防爆形式為隔爆型，接好電纜線一定要將盒蓋擰緊，在現場斷電后才能開蓋。
- 探測器周?chē)欢舛鹊臒熿F、揮發性殺蟲劑，可燃性有機溶劑亦有可能引起報警。
- 傳感器損壞或失效，更換后應用標準氣樣重新標定。
- 報警控制器出現故障應送制造廠檢修標定或通知制造廠派員檢修。
- 設備在安裝過程中應輕拿輕放，避免劇裂震動、碰撞。
- 設備暫不安裝，應存放在干燥通風場所，周?chē)諝庵胁缓懈g性氣體。
- 本產品使用壽命為5年，終身維護。
總長300米以內，電源線足2.5平方電解銅線（末端探頭電壓降不高于2V），通訊線足1平方雙絞電解銅線，能保證20路正常。超過300米，要適當加粗，超過20路，需加兩條同規格電源線到末探頭。電源可以星形鏈接，通訊線只能線性連接！
